Автомобиль Нива — один из самых узнаваемых символов отечественного автопрома, известный своей выносливостью, проходимостью и простотой конструкции. С момента появления первых моделей ВАЗ-2121 до современных версий Нива Legend и Нива Travel машина сохраняет классическую схему полного привода с постоянным подключением обеих осей через раздаточную коробку и карданные валы.
Карданный вал — это ключевой элемент трансмиссии, обеспечивающий передачу крутящего момента от коробки передач и раздаточной коробки к ведущим мостам. От его исправности напрямую зависят плавность движения, надёжность работы трансмиссии и комфорт водителя.
Назначение карданного вала
Основная функция карданного вала заключается в передаче вращающего момента между узлами трансмиссии, которые расположены на определённом расстоянии и могут перемещаться относительно друг друга. В полноприводных автомобилях, таких как Нива, карданные передачи соединяют:
-
коробку передач с раздаточной коробкой;
-
раздаточную коробку с передним и задним мостами.
Таким образом, карданный вал служит своеобразным связующим звеном, обеспечивая синхронную работу всех элементов трансмиссии. При этом он должен компенсировать углы наклона, вибрации, а также изменения длины при работе подвески.
Устройство карданного вала Нивы
Конструкция карданного вала у автомобилей семейства Нива достаточно проста и надёжна. Она включает в себя несколько основных элементов:
-
Труба (основной вал) — жёсткий металлический элемент, который передаёт крутящий момент.
-
Шарниры равных или неравных угловых скоростей (ШРУС или крестовины) — обеспечивают компенсацию углов между соединяемыми узлами.
-
Скользящая шлицевая муфта — позволяет изменять длину вала при работе подвески, предотвращая деформацию.
-
Фланцы и крепёжные элементы — служат для соединения карданного вала с агрегатами трансмиссии.
-
Балансировочные грузики — устанавливаются для устранения вибраций при вращении.
Именно сочетание этих компонентов делает карданную передачу универсальной, прочной и долговечной.
Классическая схема карданной передачи на Ниве
На большинстве моделей Нивы используется два карданных вала — передний и задний.
Передний соединяет раздаточную коробку с передним редуктором, задний — раздатку с задним мостом. Такая схема обеспечивает постоянный полный привод, что является важнейшей особенностью конструкции автомобиля.
На старых моделях Нивы (ВАЗ-2121, ВАЗ-2131) применялись карданные валы с крестовинами. Однако с развитием конструкции инженеры стали использовать ШРУСы (шарниры равных угловых скоростей), что позволило уменьшить вибрации, сделать движение более плавным и повысить ресурс узлов.

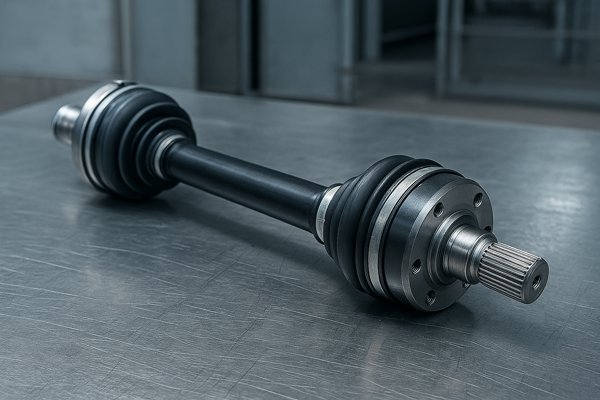

Вал приводной с ШРУС в сборе 01 Нива завода "Серп и Молот"
Одним из современных решений в этой области стал вал приводной с ШРУС в сборе 01 Нива производства завода «Серп и Молот». Подробнее смотрите здесь: https://sarsim.ru/val-privodnoj-shrus-sbore-niva-01.html. Это изделие разработано специально для автомобилей Нива Legend и может использоваться в трансмиссии модели Нива Travel.
Основные особенности данного карданного вала:
-
оснащён шарнирами равных угловых скоростей, что исключает вибрации, характерные для старых крестовинных конструкций;
-
конструкция не требует постоянной смазки и регулировки, что упрощает обслуживание;
-
более высокая надёжность и долговечность благодаря точной балансировке;
-
устойчивость к динамическим нагрузкам при движении по бездорожью.
Завод «Серп и Молот» имеет долгую историю производства механических компонентов и является одним из ведущих отечественных предприятий в области трансмиссионных узлов.
Именно этот тип карданного вала сегодня рекомендуется для модернизации и ремонта автомобилей Нива различных модификаций.
Преимущества кардана с ШРУС по сравнению с крестовинным типом
Традиционные карданные передачи с крестовинами, использовавшиеся десятилетиями, имеют свои достоинства — простоту, доступность, лёгкость ремонта. Однако у них есть и недостатки: неравномерность угловой скорости вращения, необходимость периодического обслуживания, а также повышенные вибрации при износе крестовин или несоосности валов.
Переход на карданные валы с ШРУСами позволил решить эти проблемы.
Главные преимущества конструкции с ШРУС:
-
Плавность вращения.
Шарнир равных угловых скоростей обеспечивает постоянную скорость вращения без рывков, что особенно важно при высоких нагрузках и углах сочленения. -
Снижение вибраций.
Современные валы, такие как «Вал приводной с ШРУС в сборе 01 Нива» завода «Серп и Молот», проходят динамическую балансировку, благодаря чему вибрации на кузов и рулевую колонку практически не передаются. -
Отсутствие необходимости смазки.
Герметичные пыльники с заводской смазкой обеспечивают долгий срок службы шарниров без дополнительного обслуживания. -
Повышенная долговечность.
Ресурс ШРУС-кардана в среднем на 30–40% выше по сравнению с крестовинным аналогом. -
Более тихая работа трансмиссии.
При использовании ШРУСов шум при вращении и переключении режимов раздатки снижается.
Применение карданного вала в трансмиссии Нивы Legend и Нивы Travel
Современные модификации Нивы — Legend и Travel — сохранили классическую архитектуру полного привода, но при этом получили обновлённые узлы трансмиссии.
В обеих моделях используется раздаточная коробка с постоянным приводом на все колёса и межосевым дифференциалом. Карданные валы обеспечивают передачу крутящего момента к переднему и заднему мостам.
При этом карданные передачи должны выдерживать:
-
удары и вибрации при движении по бездорожью;
-
высокие крутящие моменты при включении пониженной передачи;
-
температурные перепады от –40 до +50 °C;
-
работу под разными углами из-за хода подвески.
Именно поэтому использование современных карданных валов с ШРУС в сборе, выпускаемых заводом «Серп и Молот», является оптимальным решением как для серийных машин, так и для модернизации старых моделей.
Признаки неисправности карданного вала
Как и любой механический элемент, кардан подвержен износу. Важно знать основные симптомы, которые указывают на возможные проблемы:
-
Вибрации при разгоне и движении.
Наиболее частая причина — разбалансировка или износ шарниров. -
Стуки при переключении передач или смене режима раздатки.
Могут указывать на люфт в шлицевом соединении или разрушение подшипников. -
Подтёки смазки из пыльников.
Нарушение герметичности ШРУСа ведёт к попаданию пыли и песка, что ускоряет износ. -
Скрипы и дребезг при движении.
Возможен перекос вала или ослабление крепёжных болтов.
При первых признаках неисправности следует провести диагностику. Игнорирование проблемы может привести к разрушению шарниров и даже поломке элементов трансмиссии.
Диагностика и обслуживание
Карданный вал Нивы нуждается в регулярной проверке.
Рекомендуется каждые 15–20 тысяч километров осматривать крепления, состояние пыльников и люфты. При появлении вибраций стоит провести балансировку или заменить изношенные элементы.
В случае использования кардана с крестовинами необходимо периодически смазывать их через пресс-маслёнки. Однако если установлен вал с ШРУСами, то обслуживания, кроме визуального контроля, не требуется.
Балансировку кардана выполняют на специальном стенде. После разборки и замены деталей вал обязательно должен пройти процедуру балансировки, иначе при движении появятся паразитные колебания, способные разрушить подшипники раздатки и мостов.
Замена карданного вала
Процедура замены карданного вала на Ниве достаточно проста, но требует аккуратности.
Перед началом работ автомобиль устанавливают на подъёмник или смотровую яму. Затем:
-
Снимаются защитные кожухи и откручиваются болты фланцевого соединения.
-
При необходимости отсоединяется подвесной подшипник (на длиннобазных версиях).
-
Вал аккуратно снимается и проверяется на повреждения.
-
Новый кардан устанавливается в обратном порядке, с обязательным соблюдением меток соосности.
Если в качестве замены используется вал приводной с ШРУС в сборе 01 Нива завода «Серп и Молот», процедура монтажа упрощается — конструкция не требует смазки и настройки крестовин, что снижает время обслуживания.
Балансировка и точность изготовления
Одним из важнейших параметров карданного вала является балансировка. Даже незначительный дисбаланс при вращении на скорости 3000–4000 об/мин может привести к ощутимым вибрациям.
Производственные предприятия, такие как завод «Серп и Молот», проводят динамическую балансировку каждого изделия, что обеспечивает равномерность вращения и исключает паразитные колебания.
В процессе эксплуатации нарушения балансировки могут возникать из-за механических ударов, деформации трубы или неправильного монтажа. Поэтому рекомендуется проводить профилактическую проверку при каждом крупном ремонте трансмиссии.
Ресурс и долговечность
Срок службы карданного вала зависит от условий эксплуатации, качества деталей и правильности обслуживания.
При бережном обращении и отсутствии внешних повреждений ресурс кардана с ШРУС составляет от 100 до 150 тысяч километров. Для сравнения, крестовинные карданные передачи требуют замены чаще — через 60–80 тысяч километров.
Важно помнить, что агрессивная езда по бездорожью, частые удары подвески и несоблюдение соосности валов снижают ресурс любых трансмиссионных компонентов.
Заключение
Карданный вал — это жизненно важный элемент трансмиссии автомобилей Нива. Его конструкция сочетает надёжность, простоту и способность выдерживать экстремальные нагрузки, что делает автомобиль по-настоящему вседорожным.
Переход на карданные передачи с шарнирами равных угловых скоростей стал важным шагом в повышении комфорта и ресурса машины.
Современные изделия, такие как вал приводной с ШРУС в сборе 01 Нива завода «Серп и Молот», успешно применяются в трансмиссиях Нива Legend и Нива Travel, обеспечивая стабильную работу даже в тяжёлых условиях.
Именно такие компоненты позволяют сохранять традиционную надёжность легендарной Нивы и адаптировать её к требованиям современного автопрома.
Карданный вал — не просто деталь, а основа механической прочности и уверенности в движении по любым дорогам России, от городских улиц до каменистых просёлков.
